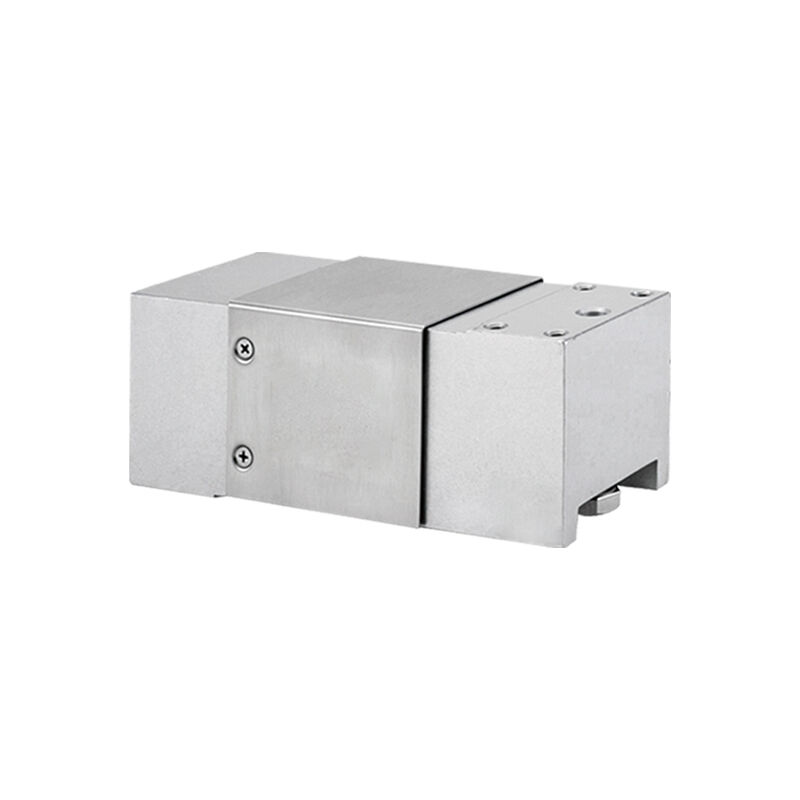

WL-120 Hoge capaciteit enkelpuntsbelastingcel 50-1000kg IP66

Functies en toepassingen

De WL-120 is een single-point loadcel vervaardigd uit een zeer sterke aluminiumlegering, die een breed capaciteitsbereik bestrijkt van 50 kg tot 1000 kg met een maximale platformgrootte van 800 x 800 mm. Deze single-point loadcel heeft een compacte structuur die dynamisch wegen ondersteunt, waardoor hij ideaal is voor controleweegsystemen in bouwmaterialen, vloeibare energie, gasvulling, inblikken en andere industriële toepassingen. De kabellengte en andere opties kunnen worden aangepast om aan specifieke installatievereisten te voldoen.

Deze single-point loadcel bereikt een gecombineerde fout van ≤±0,017%FS, niet-lineariteit van ≤±0,017%FS en herhaalbaarheid van ≤±0,017%FS. Nominaal vermogen is 2,0±10%mV/V, nulbalans is ±0,02mV/V en isolatieweerstand is ≥5000MΩ/100VDC. Met de aanbevolen excitatie van 10~15 VDC garandeert deze sensor stabiele en herhaalbare metingen voor dynamische weegoperaties met hoge capaciteit in veeleisende omgevingen.

De WL-120 biedt standaard IP66-bescherming, met aanpasbare hogere classificaties beschikbaar. Het werkt binnen een temperatuurbereik van -10°C tot 40°C, en de nominale verplaatsing varieert van 0,3 mm tot 0,5 mm, afhankelijk van de toegepaste belasting. De standaardkabel is Φ5 mm x 2000 mm en aangepaste lengtes kunnen worden besteld. Veilige overbelasting is 150% FS, en de robuuste constructie van aluminiumlegering zorgt voor langdurige betrouwbaarheid onder zware industriële omstandigheden.

Typische toepassing:

• Vullen met vloeibare energie: gewichtscontrole voor brandstof-, olie- en chemicaliëncontainers

• Vullen van gasflessen: monitoring van propaan-, butaan- of gecomprimeerd gasgewichten

• Inblikkende systemen: niveau-inspectie voor ingeblikt voedsel, dranken en spuitbussen

• Bouwmaterialen: controleweging van cementzakken, droge mix- of aggregaatcontainers

• Dynamisch controlewegen: snelle, bewegende gewichtssortering op productielijnen

• Industriële platformweegschalen: grootformaat weegsystemen tot 800×800 mm

Specificaties:

Afmeting (MM):

Laadrichting:

Bedrading:

Verpakkings- en verzendnormen voor loadcellen

Om een ​​veilige aankomst op uw locatie te garanderen, wordt de loadcel zorgvuldig verpakt en verzonden. Het verpakkingsproces is als volgt:

1. De loadcel wordt in een stevige kartonnen doos geplaatst om hem tijdens het transport tegen externe schade te beschermen.
2. De doos wordt gevuld met schuimvulling om extra demping te bieden en te voorkomen dat de loadcel tijdens het transport beweegt.
3. De loadcel wordt verzegeld in een plastic zak om hem te beschermen tegen vocht en andere omgevingsfactoren.
4. Er worden extra lagen noppenfolie aangebracht voor extra bescherming.
5. De doos is stevig vastgeplakt om manipulatie te voorkomen.
6. Aan de doos is een verzendlabel bevestigd met uw adres en productinformatie.
7. Het pakket wordt verzonden met behulp van een betrouwbare en vertrouwde vrachtvervoerder.

Protocol na levering:
• Aanbevolen inspectie binnen 48 uur
• Schadeclaims moeten originele verpakkingsfoto's bevatten
